InfinityLine P+

Berührungsloser Galvanisierungsprozess

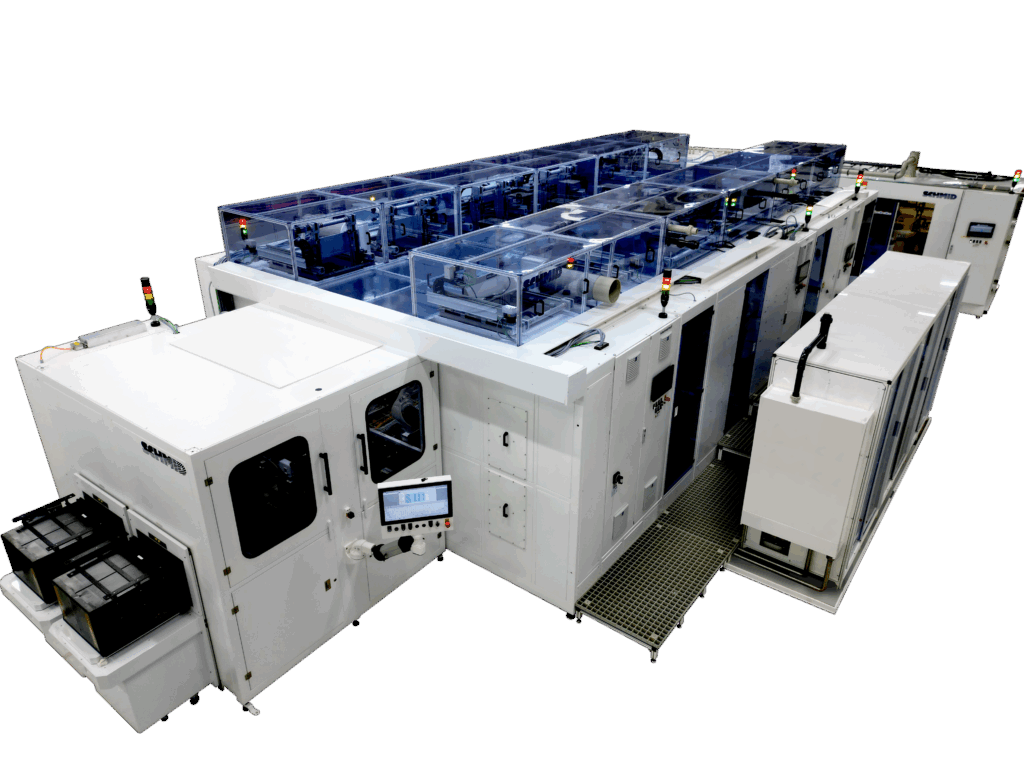

InfinityLine P+ ist ein berührungsloses, doppelseitiges vertikales Galvanik-Cluster-Gerät, das mit mehreren Galvanikkammern in Kombination mit speziellen Vorbehandlungs-, Reinigungs- und Spülkammern konfiguriert werden kann. Jede Galvanisierungskammer ist mit einer Vorsäurestufe, einer Galvanisierungskammer und der ersten Vorspülstufe nach der Galvanisierung ausgestattet. Die Galvanisierungskammer ist mit segmentierten und beweglichen Anoden ausgestattet, um höchste Gleichmäßigkeit der Galvanisierung zu erreichen. Für verschiedene Galvanisierungsanwendungen sind einstellbare Abschirmungen, Diaphragma, vertikale oder laminare parallele Elektrolytströmung verfügbar. Um dünnste Seed-Layer kontaktieren zu können, hat SCHMID einen einzigartigen wassergekühlten platinierten Titankontakt entwickelt. Die Kontakte sind mit dem Galvanisierungsbad versiegelt und daher wartungsfrei.

Produktvorteile

Berührungsloses und modulares System

Segmentierte Anoden zur Kontrolle der Kupferverteilung

Versiegelte und wassergekühlte Titankontakte > servicefreundlich und optimiert für dünne Seed-Layer

Bereit für Fab-Intralogistik mit AGV

Optimiertes Mehrrichtungsdurchflusssystem integriert

Einzelheiten

Die InfinityLine P+ ist eine modulare vertikale berührungslose Galvanisierungsanlage. Der Spannrahmen zum Halten des Substrats an der Kante ist derselbe, der auch in anderen berührungslosen Anlagen von SCHMID, wie z.B. der InfinityLine V+ oder C+, verwendet wird. Dies macht es einfach, verschiedene berührungslose Maschinen von SCHMID in einer Produktion zu kombinieren.

Der neu erfundene wassergekühlte platinierte Titankontakt ist in der Lage, Seed-Layer von bis zu 500 nm zu kontaktieren. Die versiegelten Kontakte müssen nicht regelmäßig abisoliert werden. Die segmentierten Anoden ermöglichen es dem Steuersystem, den Spannungsabfall über die Plattenfläche zu kompensieren, um äußerst gleichmäßige Galvanisierungsergebnisse zu erzielen. Darüber hinaus sind verschiedene nützliche Funktionen wie austauschbare Abschirmungen, bewegliche Anoden und vertikaler oder paralleler Elektrolytfluss verfügbar.

Die InfinityLine P+ unterstützt alle Anforderungen für Industrie 4.0. Es stehen verschiedene Schnittstellen zum MES des Kunden zur Verfügung. Die webbasierte HMI ermöglicht die Bedienung und Steuerung des Systems von verschiedenen Geräten aus.

Technische Daten

Allgemeine Informationen

  • Abmessungen des Substrats: 0,025 mm – 3,0 mm
  • Minimum: 12" x 24" (457 x 610 mm)
  • Maximum: 24" x 24" (610 x 610 mm)
  • SCHMID-Spannrahmen erforderlich
  • Max. Durchsatz 2 Platten/min.

Prozesskammer:

  • Acht unabhängig gesteuerte Gleichrichterausgänge, jeweils bis zu 100A vorwärts / 240A rückwärts
  • Jeder Ausgang hat programmierbare und synchronisierte Wellenformen
    • DC
    • Umgekehrter Impuls
    • Komplexe Welle
    • programmierbar
  • High accuracy in current control <1%
    mismatch for maximal plating control
  • Wassergekühlte und versiegelte kathodische Kontakte – wartungsfrei
  • Vorsäurentauchen und erster Spülschritt nach der Beschichtung in der Prozesskammer enthalten
  • Separate Vorreinigungs- und Spül-/Trockenkammern sind verfügbar
